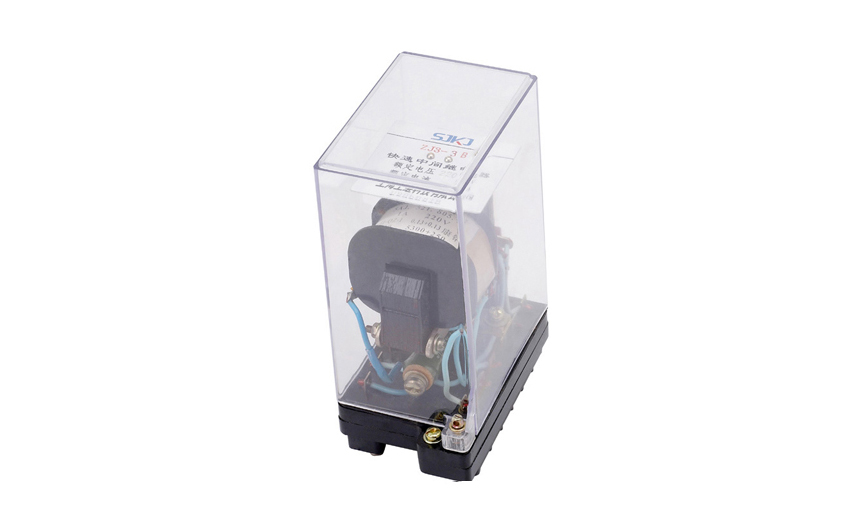

ZJ3-5B快速中間繼電器應用范圍

ZJ3-5B快速中間繼電器用于直流操作的各種保護和自動控制線路中，作為出口繼電器或擴大繼電器的控制范圍。

ZJ3-5B快速中間繼電器主要技術數據

●額定電壓：220V、110V、48V、24V。

●額定保持電流：0.25A、0.5A、lA、2A、4A。

●動作值：電壓型繼電器的動作電壓為50～70％的額定電壓值；電流型繼電器的動作電流不大于80％額定電流；(ZJ3-5A、ZJ3-5B用電流動作時，其動作值不大于額定電流)。

●保持值：電壓保持時不大于70％額定電壓；電流保持時不大于80％的額定電流。(ZJ3-5A、ZJ3-5B用電壓保持時，其保持值不大于50％額定電壓)。

●返回值：不小于額定值的5％。

●功率消耗：不大于8W。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

ZJ3-5B快速中間繼電器內部接線圖及外引接線圖(正視圖)

ZJ3-5B快速中間繼電器外形及開孔尺寸
