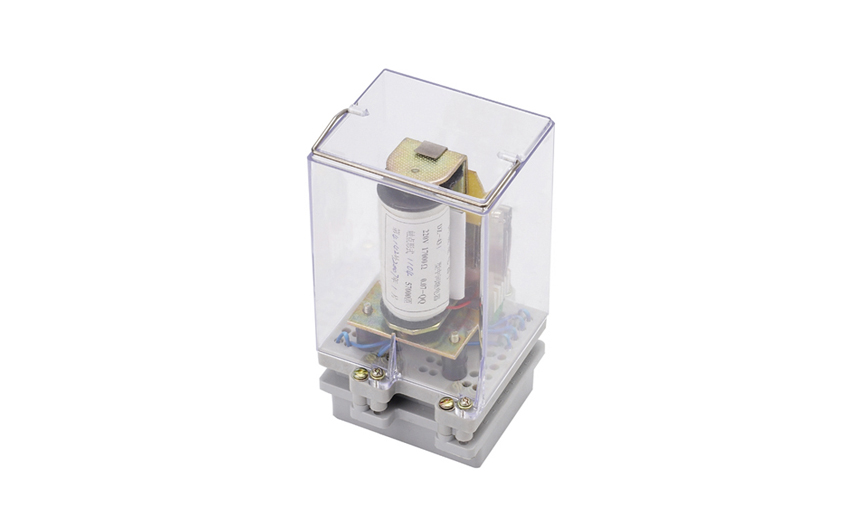

DZ-413中間繼電器概述

DZ-413中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的接點數(shù)量和接點容量。繼電器的磁系統(tǒng)為拍合式，不拆除外殼可以做手動測試，能在溫熱帶使用。

DZ-413中間繼電器結構特點

●額定電壓： DC110V、48V、24V、12V。

●動作電壓：不大于額定電壓的60%。

●返回電壓：不小于額定電壓的10%。

●動作時間和返回時間：不大于60ms。

●功率消耗：不大于5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數(shù)為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規(guī)定的負荷條件下，產品能可靠動作及返回5×10⁴次。 輸出觸點長期允許接通電流為5A。

DZ-413中間繼電器內部接線圖以及外引接線圖

DZ-413中間繼電器外形以及開孔尺寸
