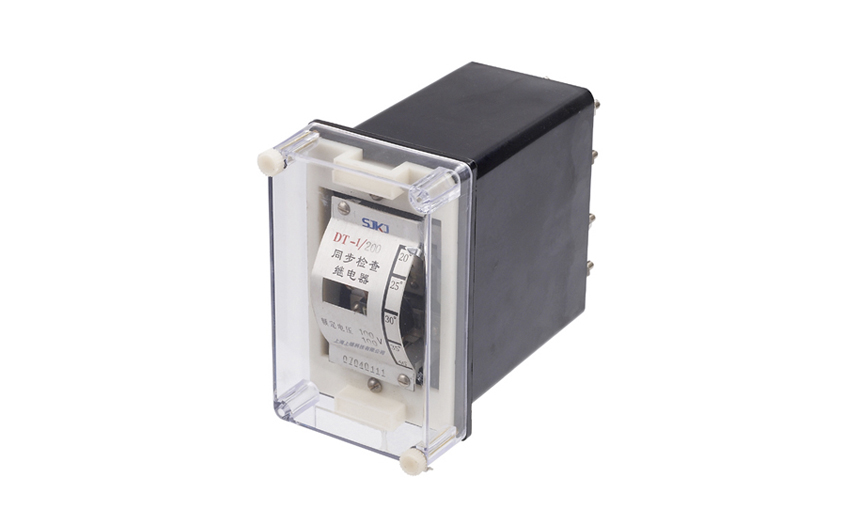

DT-1/130同步檢查繼電器應用范圍

DT-1/130同步檢查繼電器用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

DT-1/130同步檢查繼電器主要技術參數(shù)

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

·返回系數(shù):不小于0.8。

·整定刻度誤差:不大于±7.5%。

·動作值一致性:不大于6%。

·功率消耗:不大于3VA。

·介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

·觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數(shù)為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為25OVA。

DT-1/130同步檢查繼電器內部接線及外部接線圖

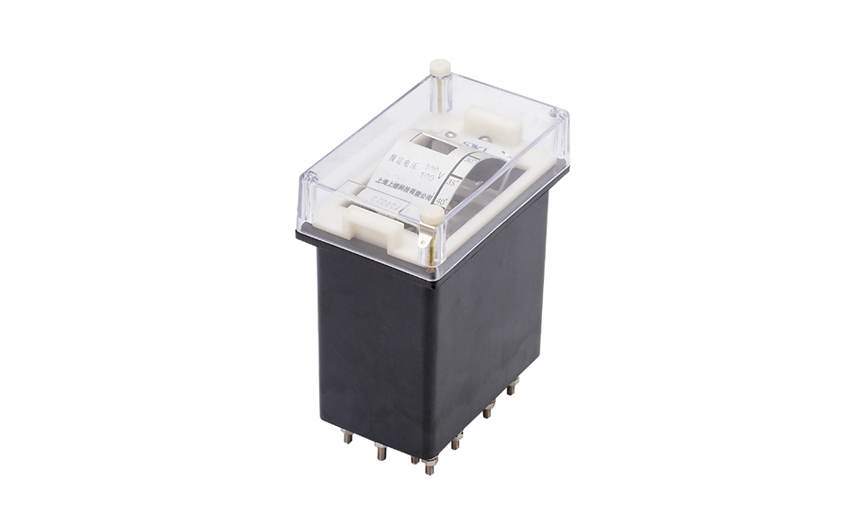

DT-1/130同步檢查繼電器外形及開孔尺寸
