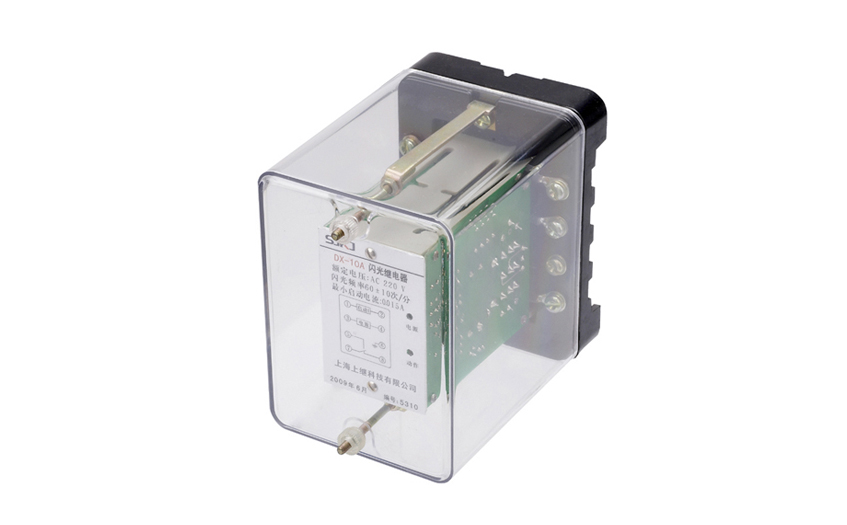

DX-10A閃光繼電器應用范圍

DX-10A閃光繼電器用于電力系統斷路器的位置信號燈不對應閃光，該繼電器是為了適應當前推廣使用發光二極管節能指示燈而設計。但也可通用于原有的各類白熾指示燈，是DX-1、DX-3型閃光繼電器的更新?lián)Q代產品。由于該繼電器的適應能力強，起動電流小 (10mA)特點，故也是其它各種報警電路中理想的報警繼電器。

DX-10A閃光繼電器主要技術數據

●繼電器額定電壓：直流220V或110V(交流220V或110V)。

●繼電器閃光頻率：每分鐘100±30次可整定。

●繼電器觸點負載能力：220VAC、3A繼電器最小起動電流10mA。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

DX-10A閃光繼電器內部接線及外引接線圖

DX-10A閃光繼電器接線使用說明

●繼電器與發光二極管信號燈配用時，如圖(1)接線(B型結構)。

●如繼電器與白熾信號燈配用時，將圖(1)+SMl(18端子)改接成+SM2(17端子)其余不變。

●如采用如圖(2)接線，當電源接通后，信號燈同樣也能產生閃光信號。當XD-21發光二極管信號燈同時使用超過5盞時，為保證亮度，建議使用圖(2)接線

DX-10A閃光繼電器外形及開孔尺寸
