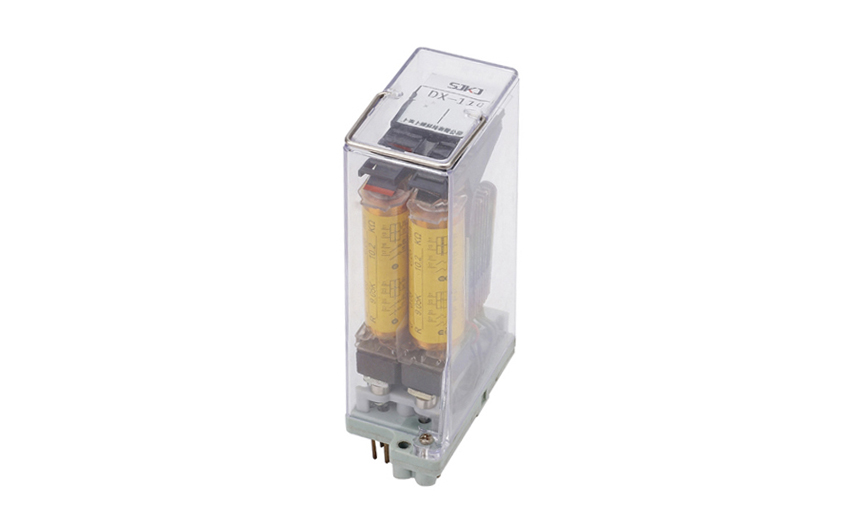

DX-111F信號繼電器用途

DX-111F信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。

DX-111F信號繼電器結構特點

2.1 外殼采用引進的Combiflex凸出式模數化插入結構。

2.2 信號牌為四條橫條顯示。顏色有紅黃二種，顯示清晰視角寬廣。

2.3 具有機械掉牌信號，磁保持，電復歸。

2.4 一個安裝單元中可裝二個繼電器單元。

2.5 線圈為直流激磁。

DX-111F信號繼電器動作原理

繼電器是在一個最小外殼內裝有二個獨立的信號繼電器，該繼電器為電磁拍合式，由電磁系統，接觸系統及信號顯示三部分組成。 當繼電器線圈加入激勵量后由于磁鐵的磁力，使銜鐵保持在吸合位置，觸點閉合信號牌顯示，信號為四條橫條顯示，顏色有紅黃、熒 光色二種，當復歸線圈上加入短時復歸電壓，繼電器恢復至釋放狀態。

DX-111F信號繼電器技術數據

1、動作值：電壓型<70％額定值；電流型<90％額定值。

2、復歸值：<70％額定復歸電壓值。

3、動作時間：電壓型30ms，電流型2倍額定電流為15ms。

4、線圈功耗：電壓型≤1.5W，電流型≤0.1W，復歸電壓≤2W

5、電流型線圈能長期通入250％額定電流。

6、電流型動作掉牌的最短脈沖時間為40ms。

7、絕緣耐壓：50Hz，1min，2kV；線圈與線圈間為lkV。

8、沖擊電壓：5kV。

9、能耐受5-15Hz中等震級的地震波沖擊。

10、額定電壓、額定電流及線圈阻值。

11、觸點斷開容量：DC當L/R≤40ms，250V，2A，50W。AC 250V，5A（COSφ=0.4）500VA。 如果增加觸點斷開容量可按表5內數據將觸點串聯。

12、繼電器觸點規格

DX-111F信號繼電器外形及開孔尺寸
