DS-30系列時間繼電器

來源:未知???作者:上繼 ???發布時間: 2017-05-17 14:03???瀏覽: 4422

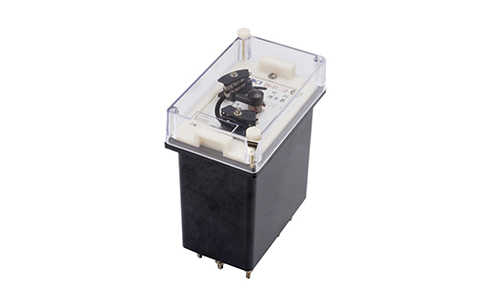

DS-30系列時間繼電器

       DS-30系列時間繼電器作為輔助元件用于各種保護及自動裝置中，使被控元件達到所需要的延時，在保護裝置中用以實現主保護與后備保護的選擇性配合。

       本繼電器系一電磁鐵帶動一鐘表延時機構，電磁鐵可以由直流或交流電源供電，本系列中的交流時間繼電器其內部裝有橋式整流器，將電源整流后供給電磁鐵。每臺繼電器內均有兩副瞬時轉換觸點，一副延時主觸點（終止觸點），根據不同的規格，可以安裝一副滑動延時觸點，其延時整定值，可以等于或小于延時主觸點的整定值；繼電器由于其安裝及接線方式不同，同一機芯可以有四種結構形式：即A11K為嵌入式安裝；A11P為拼塊嵌入式安裝；A11H為突出安裝后接線；A11Q為突出安裝前接線。繼電器蓋子上可以裝設施針，以指示繼電器動作情況（規格表中型號后帶有X的即為帶有施針的規格），為便于維修，繼電器內部有插件，在取下蓋子后即可將繼電器部分抽出。

DS-30系列時間繼電器的產品型號有：

DS-31        DS-32         DS-33        DS-34          DS-35         DS-36         DS-37          DS-38

DS-31C      DS-32C      DS-33C      DS-34C    DS-35C        DS-36C       DS-37C     DS-38C
