配電箱與（配電柜，控制柜）的區別？

來源:本站???作者:001 ???發布時間: 2023-11-23 09:49???瀏覽: 1362

配電箱與（配電柜，控制柜）的區別？

（1）配電箱

配電箱是一個小型的電源分配箱，內部包含電源開關和保險裝置。結構比較簡單，多用于終端電源分配。配電箱是供電系統中的最后一級配電設施，一個配電箱可以是一個電源進線和多個供電輸出回路，從配電箱引出供電輸出回路至各個用電負荷，由于配電箱的體積較小，不能放入大型配電設備，所以配電箱的容量都不大，一般4-8個小負荷用一個配電箱，配電箱布置在供電負荷的中心地帶，用電纜或者電線將電送到負荷。

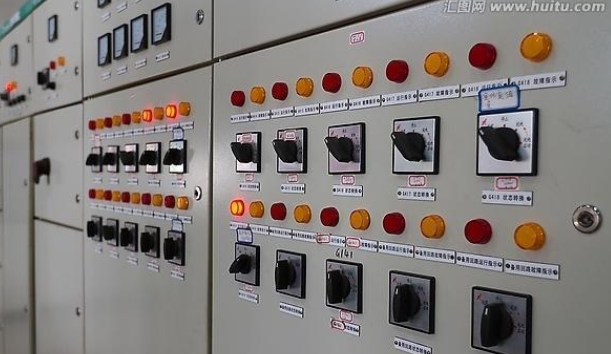

（2）配電柜

配電柜是配電箱的上一級配電設備，其體積較大，其中可以放入較大的電氣設備，所以一般作為中等容量負荷的配電設備，包括了配電箱、電動機等，其適用容量在各個工藝領域中有不同，一般在幾個千瓦到幾十個千瓦。在傳統配電箱提供漏電保護和短路保護的基礎上，還提供過壓保護、打火斷電、雷擊保護、自動供電、溫度保護、功率限定、故障記錄、自檢功能、學習記憶、移動互聯可視化和數字化等功能。

一：功能上的區分

簡單地說，分配電能的箱體叫配電箱，配電箱主要用作對用電設備的控制、配電，對線路的過載、短路、漏電起保護作用。配電箱安裝在各種場所，如學校、機關、醫院、工廠、車間、家庭等，如照明配電箱、動力配電箱等。配電箱體積小，可暗設在墻內，可矗立在地面。不管是配電箱還是配電柜都是人們?nèi)粘Ｉ钪胁豢扇∩俚幕A(chǔ)設施?，F(xiàn)在有些人沒有意識到配電箱、配電柜的重要性，隨意在上擱置物品，甚至惡意損壞，給配電設施造成不小的損壞，不利于電網電路系統的發展。深圳市舞藝燈光設備有限公司專業生產LED顯示屏智能配電柜、PLC遠程控制配電柜、多功能卡配電柜、建筑工地施工配電柜、租賃移動租賃配電柜、XL-21系列動力配電柜，GGD低壓成套配電柜、各種不銹鋼配電箱、配電柜、掛墻式控制式、戶外防雨箱、戶內配電箱、明裝配電箱、暗裝配電箱及定做各種非標箱。

二：控制箱與配電箱的區別

控制箱適用開廠礦、企業、商場、賓館、學校、機場、港口、醫院、高層建筑、生活小區等場合，交流50HZ，額定工作電壓為交流380V的低壓電網系統中，作為動力、照明配電及電動機控制之用，適合室內掛墻、戶外落地安裝的配電設備?？刂葡湟策m用于交流50HZ，電壓500V以下電力系統作為消防水泵控制、潛水泵控制、消防風機控制、風機控制、照明配電控制等使用，控制方式有直接啟動控制、星三角降壓啟動控制、自藕降壓啟動控制、變頻器啟動控制、軟啟動控制等各種控制方式，還可使用隔離開關、熔斷器式開關作為隔離分?jǐn)帱c(diǎn)。

配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分?jǐn)嚯娐?。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

公司介紹：上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內領先的檢測儀器及校驗設備。同時還引用國內外先進技術，來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上，產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測，獲得ISO9001國際質量體系認證?！翱萍紕?chuàng)新，誠信務實”是公司的經營理念，本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴，且樹立了良好的信譽。

公司主營：繼電器（時間繼電器，電壓繼電器，電流繼電器，中間繼電器，信號繼電器，閃光繼電器，沖擊繼電器，同步檢查繼電器，接地繼電器，差動繼電器，重合閘繼電器，絕緣監視繼電器，雙位置繼電器，模數化繼電器），微機保護裝置，電力儀表，智能操控裝置

上海上繼科技有限公司（專注電力保護繼電器生產廠家）銷售熱線：021-57233089  QQ：1932551438

{以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
