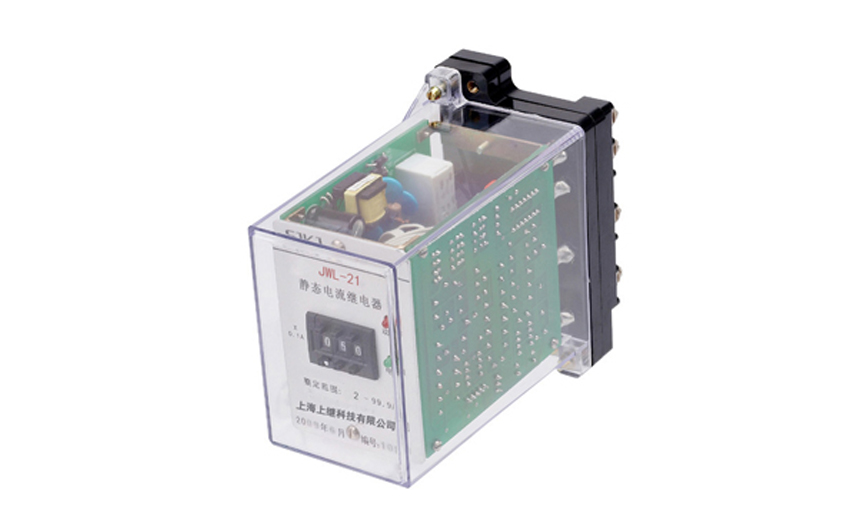

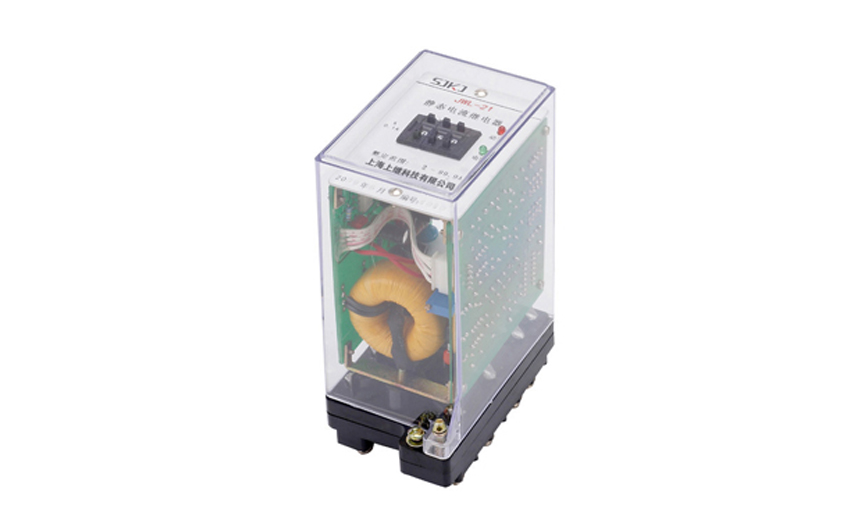

JWL-21無輔源靜態電流繼電器概述

1、JWL-21集成電路無輔源電流繼電器用于發電機、 變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器，精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬，無需提供直流輔助電源可完全替代電磁型電流繼電器。

 2、JWL-21無輔源電流繼電器分為三個系列：JWL-10、20、30，分別替代 DL-10、DL-20、DL-30等系列電磁型電流繼電器。JWL系列無輔源電流繼電器采用撥碼開關整定電流值，改變整定值無需校驗，整定范圍寬，有利于用戶壓縮庫存品種。

JWL-21無輔源靜態電流繼電器型號分類及其含義

JWL-21無輔源靜態電流繼電器型號與被替換老型號對照表

JWL-21無輔源靜態電流繼電器主要技術參數

1、功率消耗：交流回路功耗小于1.5VA(交流額定值5A時)。

2、整定誤差

a、整定值在2-99.9A范圍內，整定平均誤差的絕對值不大于3%；

 平均誤差=(5次測量平均值-整定值)/整定值×100%。

 b、在基準條件下，同一整定值上測量的5次動作值的最大值和最小值應不大于的4%。

 c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。

 3、交流額定值：5A，50Hz(可長期接通15A電流)。

 4、動作時間: 1.1倍整定值的動作時間不大于40ms；2倍整定值的動作時間不大于35ms。

 5、返回系數：0.85-0.95

 6、 返回時間：不大于27ms。

JWL-21無輔源靜態電流繼電器內部接線及外引接線圖（正視圖）

JWL-21無輔源靜態電流繼電器外形及開孔尺寸
